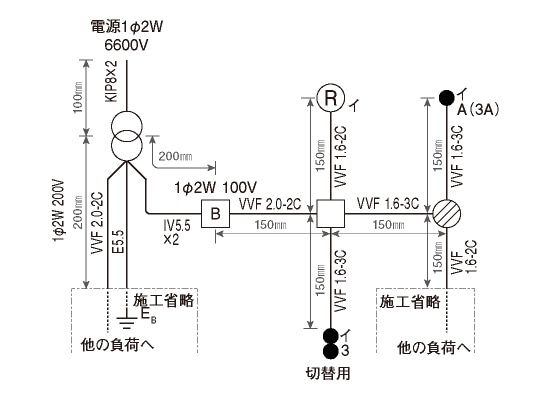

候補問題No.2
2024年 候補問題No.2の施工方法
材料・複線図・施工についての注意
電線の種類・色、器具間の寸法、準備物などは候補問題からホーザン(株)が独自に想定したものです。実際の試験では出題内容に従って施工してください。当社は責任を負いかねますのでご了承願います。

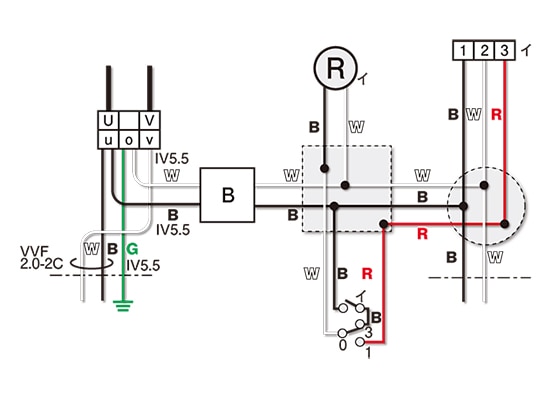

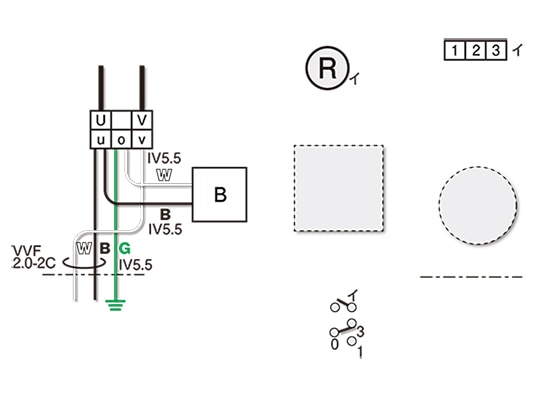

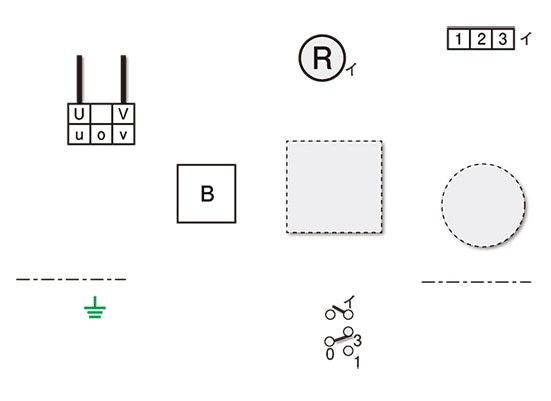

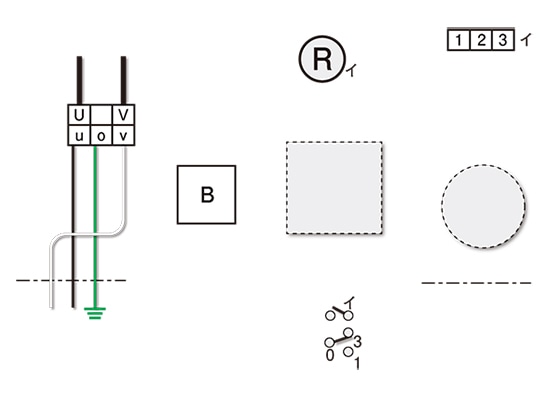

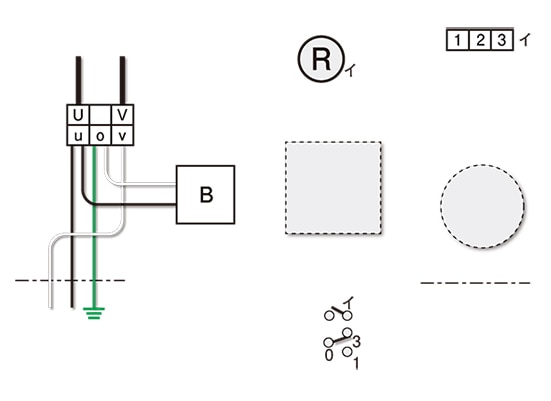

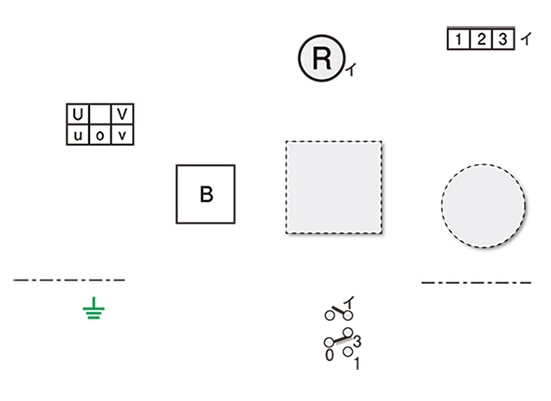

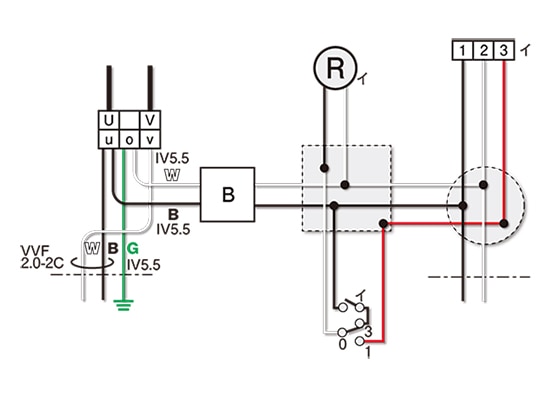

複線図の電線接続箇所は全てリングスリーブの場合を想定して記載しています。
準備物
電線
- KIP 8mm2 200mm
- VVF 2.0mm×2芯 550mm
- VVF 1.6mm×3芯 1100mm
- VVF 1.6mm×2芯 550mm
- IV 5.5mm2（黒）/（白）/（緑）各200mm
器具
- ブロック端子3P（大）1個
- ブロック端子3P（小）1個
- 配線用遮断器 1個
- ランプレセプタクル 1個
- 単極スイッチ（埋込型）1個
- 3路スイッチ（埋込型）1個
- 埋込連用取付枠 1個
- アウトレットボックス 1個
- ゴムブッシング（19）3個
- ゴムブッシング（25）1個
- リングスリーブ（小）4個
- 差込型コネクタ（2本用）1個
- 差込型コネクタ（3本用）2個
※ホーザンでは使用する電線長さは総長で記載しています。
実際の試験では2本に分けて支給されることがあります。
（例）VVF1.6mm×2芯 2000mm（1000mm×2本で支給）
施工条件
・端子台は内部結線図に従って使用すること・ランプレセプタクル回路の接続は内部結線図に従って行うこと
・電線の色別は次によること
・接地線は緑色を使用する
・ジョイントボックス及びVVF用ジョイントボックスを経由する電線はその部分ですべて接続箇所を設け、その接続方法は次によること
・ジョイントボックス部分はリングスリーブによる接続とする
・VVF用ジョイントボックス部分は差込型コネクタによる接続とする
内部結線図
