候補問題No.5

2024年 候補問題No.5の施工方法



材料・複線図・施工についての注意

電線の種類・色、器具間の寸法、準備物などは候補問題からホーザン(株)が独自に想定したものです。
実際の試験では出題内容に従って施工してください。当社は責任を負いかねますのでご了承願います。
複線図の電線接続箇所は全てリングスリーブの場合を想定して記載しています。

準備物

電線

  • KIP 8mm2 500mm
  • VVF 2.0mm×3芯 600mm
  • VVF 1.6mm×3芯 950mm
  • VVF 1.6mm×2芯 1000mm
  • IV 5.5mm2(緑)200mm
  • IV 1.6mm(緑)100mm

器具

  • ブロック端子2P(大)2個
  • ブロック端子6P(小)1個
  • 動力用コンセント3P15A接地極付 1個
  • 埋込連用取付枠 1個
  • パイロットランプ(赤)1個
  • パイロットランプ(白)1個
  • アウトレットボックス 1個
  • ゴムブッシング(19)2個
  • ゴムブッシング(25)4個
  • リングスリーブ(小)4個
  • リングスリーブ(中)2個

※ホーザンでは使用する電線長さは総長で記載しています。
実際の試験では2本に分けて支給されることがあります。
(例)VVF1.6mm×2芯 2000mm(1000mm×2本で支給)

施工条件

・端子台の結線は内部結線図に従って使用すること
・変圧器代用の端子台の結線及び配置は次のように行うこと
・接地線は変圧器(T1)のv端子に結線する
・変圧器代用の端子台の二次側端子のわたり線は2.0mm(白)を使用する
・他の負荷はS相とT相間に接続すること
・電源表示灯はS相とT相間に、運転表示灯はY相とZ相間に接続すること
・電線の色別は次によること
・接地線は緑色を使用する
・変圧器の二次側の配線はR相:赤色、S相:白色、T相:黒色を使用する
・開閉器の負荷側から動力用コンセントに至る配線はX相:赤色、Y相:白色、Z相:黒色を使用する
・ジョイントボックスを経由する電線はすべて接続箇所を設け、リングスリーブによる接続とすること

内部結線図

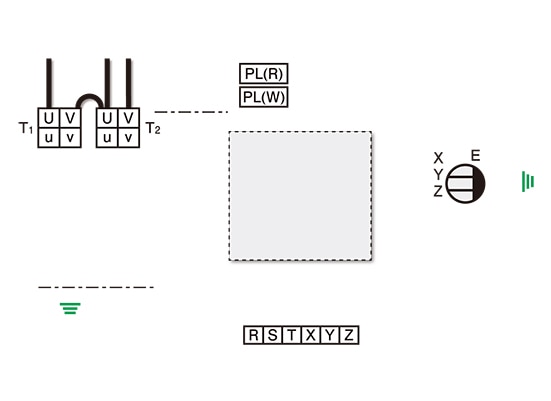

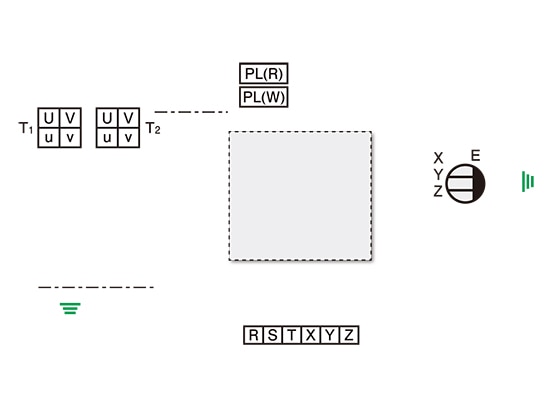

  • ①単線図と同じレイアウトで器具を配置します。

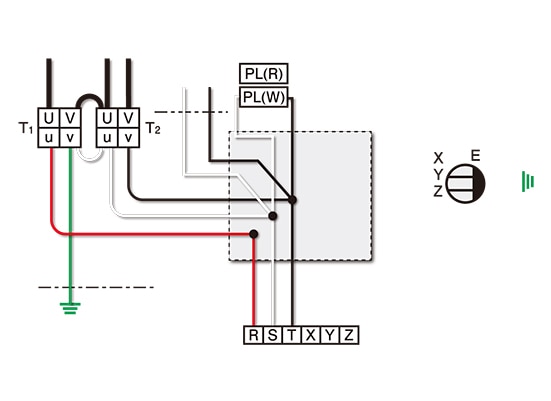

  • ②一次側の複線図を描いていきます。
    施工条件・内部結線図をよく確認して指定通りに描きましょう。

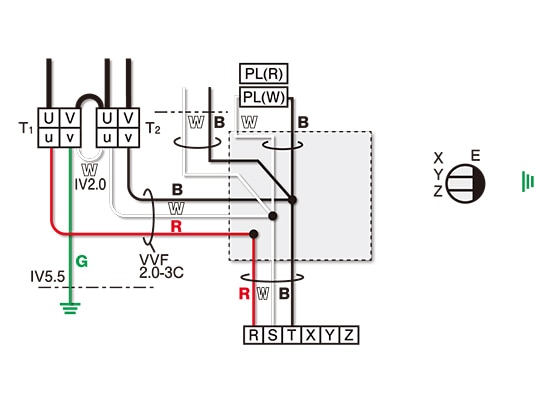

  • ③二次側200V回路を開閉器の電源側まで繋げます。
    接続点を忘れずに描きましょう。
  • ④開閉器負荷側の複線図を描いていきます。
    接続点を忘れずに描きましょう。
  • ⑤開閉器負荷側の回路を繋ぎます。
    施工条件・内部結線図をよく確認して指定通りに描きましょう。

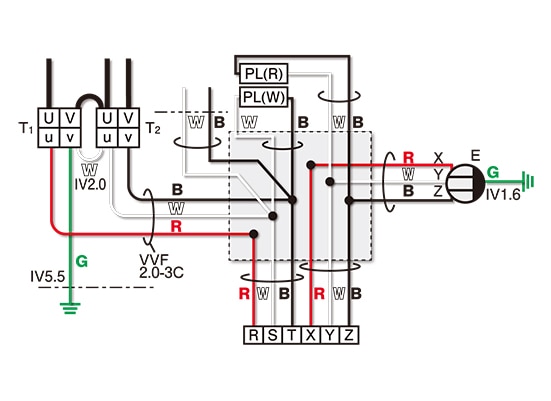

  • ⑥施工条件に従って電線の色を指定します。

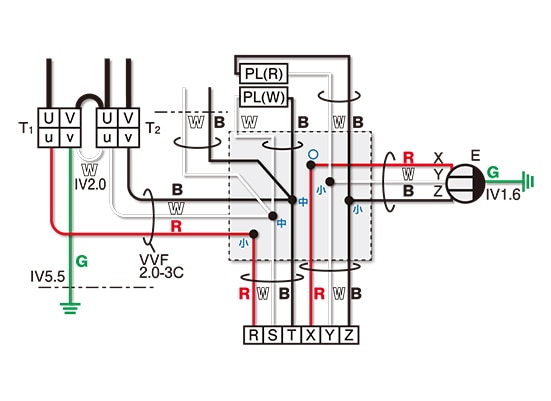

  • ⑦接続点に圧着マークを描き、複線図の完成です。
    実際に試験では、接続方法が指定されます。
    指示に従って、圧着接続箇所に記載します。

施工方法

【ノーカット版】

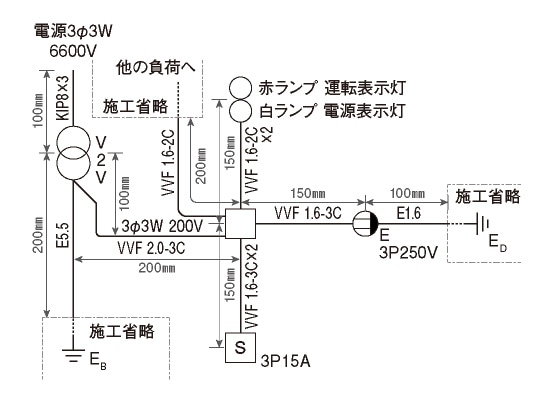

完成図
