材料及び工具3


材料及び工具も出題頻度が高く暗記系を中心としたカテゴリです。
材料及び工具3では電線加工に使用する工具を中心とした内容です。
解説動画を見て、内容を理解できたか1問1答形式で確認しましょう。

解答・解説

リングスリーブE形の圧着接続には、ハンドルが黄色の圧着工具を用います。
ハンドルが黄色以外の圧着工具はリングスリーブE形には用いません。裸圧着端子などに用います。

圧着接続は以下の手順で行われます。

  • 1.ケーブル外装、芯線被覆のストリップ
  • 2.リングスリーブ圧着
  • 3.余分な先端カット
  • 4.面取り
  • 5.絶縁処理
  • イのワイヤーストリッパー、ニの電工ナイフでストリップを行い、ハのビニルテープで絶縁処理を行います。

解答・解説

リングスリーブE形の圧着接続には、ハンドルが黄色の圧着工具を用います。

  • イ … ワイヤーストリッパー ケーブルの外装や心線被覆をはぎとるのに使用します。
  • ニ … ペンチ ケーブルの切断等に用います。
  • 圧着接続作業は、[イ]で電線の被覆をはぎとり、[ロ]で圧着し、[ニ]で末端を切断する流れで行われます。

解答・解説

リングスリーブE形の圧着接続には、ハンドルが黄色の圧着工具を用います。

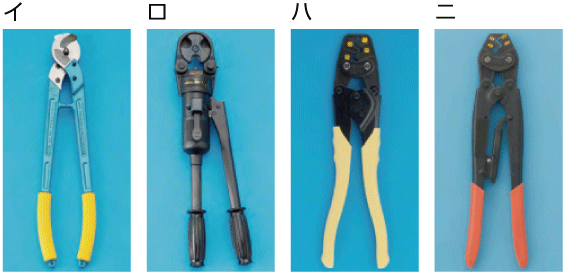

  • イ … ケーブルカッター ケーブルの切断に使用します。
  • ロ … 手動油圧式圧着工具 太い電線を圧着端子に圧着接続する場合に使用します。
  • ニ … 圧着工具 ハンドルが黄色以外のため、リングスリーブE形には用いません。裸圧着端子などに使用します。

解答・解説

リングスリーブE形の圧着接続には、ハンドルが黄色の圧着工具を用います。

解答・解説

裸圧着端子に圧着接続には、[イ]の圧着工具を使用します。

  • ロ … ウォーターポンププライヤー 金属管の保持などに用います。
  • ハ … ハンドルが黄色のため、リングスリーブE形の圧着作業に用います。
  • ニ … 手動油圧式の圧着工具です。太い電線の圧着接続などに用います。

解答・解説

ニの圧着工具はハンドルの色が赤いのでリングスリーブの圧着に用いることができません。
リングスリーブの圧着はハンドルの色が黄色の圧着工具を使用します。

  • イ … リングスリーブと絶縁テープ
    リングスリーブで電線の接続をした後、絶縁テープで巻き、覆います。
  • ロ … 埋込連用取付枠とマイナスドライバー
    連用取付枠にスイッチ・コンセント等の器具を取り付けるときはマイナスドライバーを用います。
  • ハ … ステップルとVVFケーブル
    木造の造営材にVVFケーブル等を固定する際に使用。

解答・解説

リングスリーブの圧着はハンドルの色が黄色の圧着工具を使用します。

解答・解説

図記号より露出配線、外径約31mmのねじなし電線管を用いた金属管工事を表します。

  • イ … PF管用ボックスコネクタ PF管をボックスコネクタと接続するために使用。
  • ロ … ねじなし管用ボックスコネクタ ねじなし電線管をアウトレットボックスに接続するために使用。
  • ハ … ねじなし管用ノーマルベンド ねじなし電線管が屈曲する箇所に使用。
  • ニ … パイラック 電線管を鉄骨等に取り付けるために使用。
  • 金属管工事にPF管用ボックスコネクタは用いられません。

解答・解説

VVFケーブルの外装や絶縁被覆をはぎ取るのに用いる。

ワイヤーストリッパーです。
ケーブルストリッパーと呼ばれることもあります。
ケーブル外装、絶縁被覆をはぎ取るのに用います。

VVFケーブル …

解答・解説

手動油圧式圧着器

太い電線の圧着接続に用います。

解答・解説

電線管に電線を通線するのに用いる。

呼び線挿入器(通線器)です。
電線を管内に通線する際に使用します。

  • イ … リングレジューサ
  • ロ … 張線器(シメラー)
  • ニ … 絶縁ブッシング

解答・解説

やすり・金切りのこ・パイプベンダ

金属管の切断には金切りのこを使用します。
パイプレンチは金属管の保持、パイプペンダは曲げに用います。
また、トーチランプは合成樹脂管の曲げに使用します。

  • ロ … リーマ・パイプレンチ・トーチランプ → トーチランプが不適
  • ハ … リーマ・金切りのこ・トーチランプ → トーチランプが不適
  • ニ … やすり・パイプレンチ・パイプベンダ  → 切断の作業ができないため不適

解答・解説

金属管工事とリーマ

金属管の内側のバリ取りにリーマを使用します。
パイプベンダは金属管の曲げ作業、ボルトクリッパは太い電線の切断、圧着ペンチは電線相互の圧着接続に使用します。
