2024年候補問題No.3の施工方法

材料・複線図・施工についての注意

電線の種類、器具間の長さ、準備物などは実際に出題された過去問を参考にしていますが、
実際の試験では異なる場合がございます。その際は試験の出題内容に従って施工してください。
材料は第二種電気工事士　技能試験練習用部材セット(DK-51シリーズ)に対応しています。
当社は責任を負いかねますのでご了承願います。複線図の電線接続箇所は全てリングスリーブの場合を想定して記載しています。

準備物

電線

VVF 1.6mm×2芯　1650mm
VVF 1.6mm×3芯　350mm
VVF 2.0mm×2芯　250mm
IV 1.6mm　150mm

器具

ランプレセプタクル　1個
引掛シーリング（角形）　1個
埋込連用取付枠　1枚
単極スイッチ（埋込形）　1個
接地極付コンセント（埋込形）　1個
ブロック端子　6P　1個
差込形コネクタ（2本用）　1個
差込形コネクタ（3本用）　1個
差込形コネクタ（4本用）　1個
リングスリーブ　小　3個

-候補問題No.3のポイント-

タイムスイッチは端子台で代用され、3つの端子を用います。
S1　黒線(電源：非接地側)
S2　白線2本(電源：接地側、負荷)
L1　黒線(負荷)

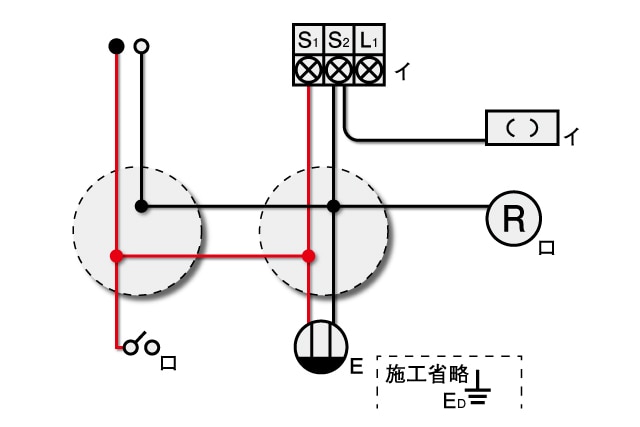

1.接地側はコンセントと負荷(電灯など)につなぐ　→　白線
2.非接地側はコンセントとスイッチにつなぐ　　　→　黒線

タイムスイッチは端子台を用いて、
3カ所の端子に4本の電線を接続します。

S1　黒線(電源：非接地側)

S2　白線2本(電源：接地側、負荷)

L1　黒線(負荷)
3.スイッチから対応する負荷(電灯など)につなぐ　→　色の指定なし

線をつなぎ、接続点を描きます。回路は完成です。

タイムスイッチは端子台を用いて、
3カ所の端子に4本の電線を接続します。

S1　黒線(電源：非接地側)

S2　白線2本(電源：接地側、負荷)

L1　黒線(負荷)

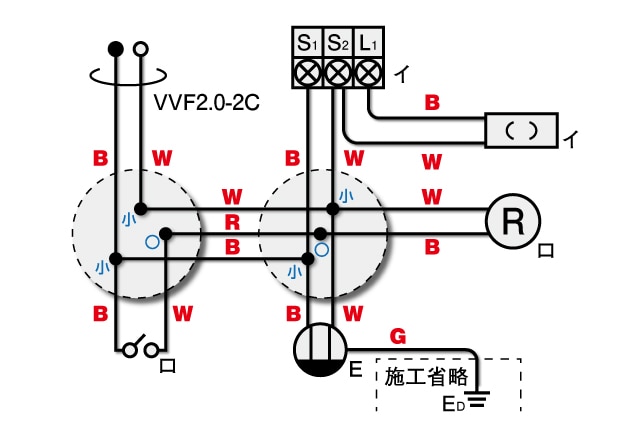

電線の色を選びます。
電源と直接つながらない線には色の指定がないため、残った色から選択してください。
ケーブルの種類も忘れずに記載します。
接続点に圧着マークを描き、複線図完成です。
実際に試験では接続方法が指定されます。
指示に従って圧着接続箇所に記載します。
