候補問題No.9

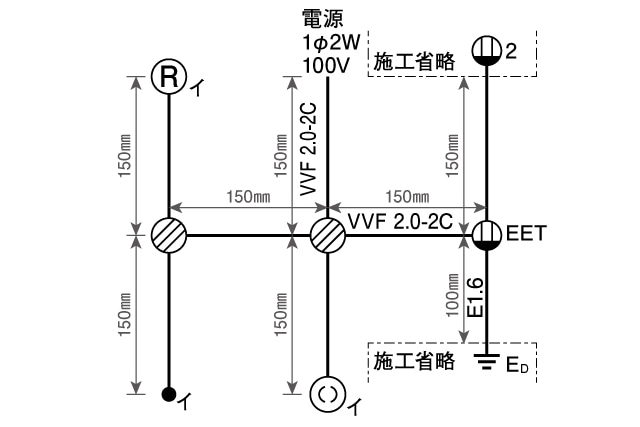

2024年候補問題No.9の施工方法

材料・複線図・施工についての注意

電線の種類、器具間の長さ、準備物などは実際に出題された過去問を参考にしていますが、
実際の試験では異なる場合がございます。その際は試験の出題内容に従って施工してください。
材料は第二種電気工事士　技能試験練習用部材セット(DK-51シリーズ)に対応しています。
当社は責任を負いかねますのでご了承願います。複線図の電線接続箇所は全てリングスリーブの場合を想定して記載しています。

準備物

電線

VVF 1.6mm×2芯　1250mm
VVF 1.6mm×3芯　350mm
VVF 2.0mm×2芯　600mm
IV(600Vビニル) 1.6mm　緑　150mm

器具

ランプレセプタクル　1個
引掛シーリング（丸形）　1個
埋込連用取付枠　1枚
単極スイッチ（埋込形）　1個
接地極付接地端子付コンセント　1個
差込形コネクタ（２本用）　2個
差込形コネクタ（３本用）　1個
リングスリーブ　小　1個
リングスリーブ　中　2個

-候補問題No.9のポイント-

接地極付接地端子付コンセントが登場します。
接地極付接地端子付コンセントに直接、接地線を結線しましょう。

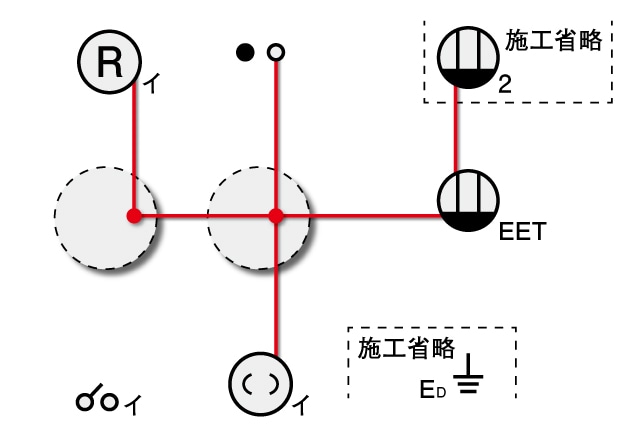

1.接地側はコンセントと負荷(電灯など)につなぐ　→　白線

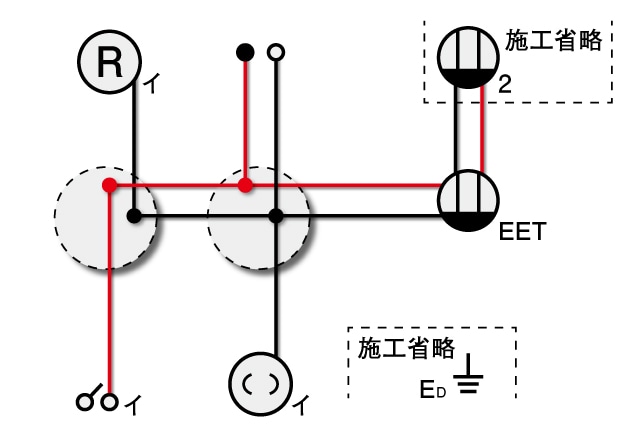

2.非接地側はコンセントとスイッチにつなぐ　　　→　黒線

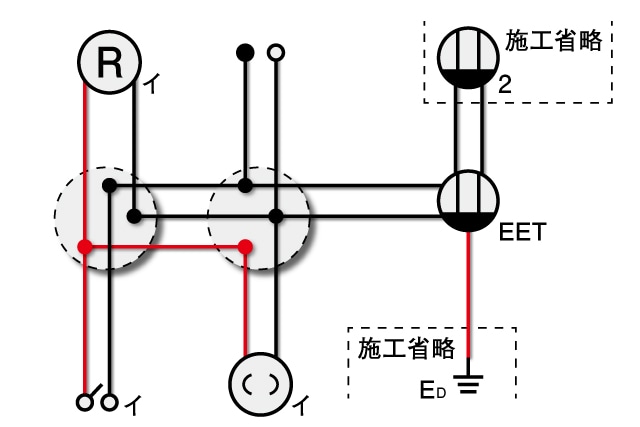

3.スイッチから対応する負荷(電灯など)につなぐ　→　色の指定なし

接地極付接地端子付コンセントから上下の施工省略部に線をつなぎます。

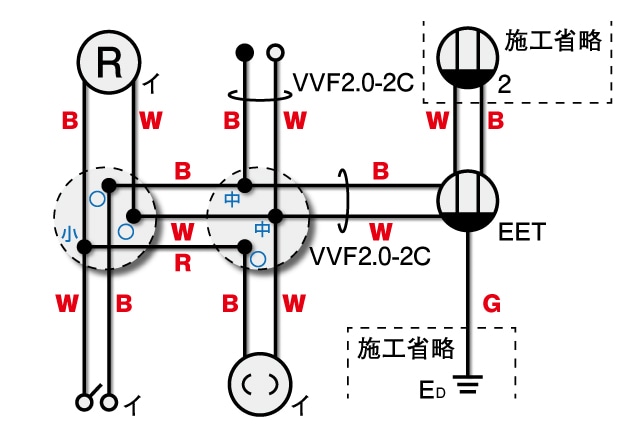

電線の色を選びます。
電源と直接つながらない線には色の指定がないため、残った色から選択してください。
ケーブルの種類を忘れずに記載します。

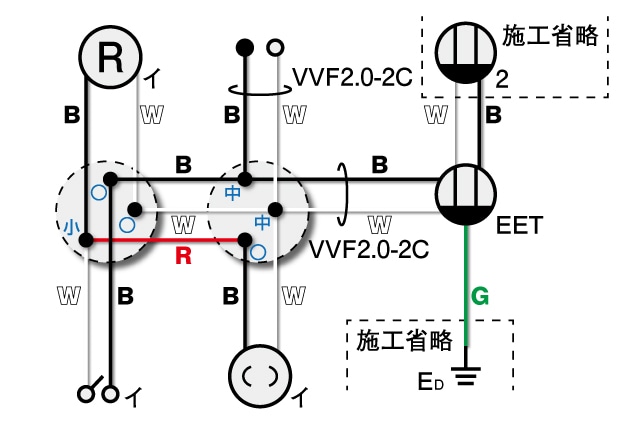

接続点に圧着マークを描き、複線図完成です。
実際に試験では接続方法が指定されます。
指示に従って圧着接続箇所に記載します。

施工方法の解説動画

【フル解説版】

完成図
