P-707　圧着工具（オープンバレル端子用）
P-707　圧着工具（オープンバレル端子用）
P-707　圧着工具（オープンバレル端子用）
圧着工具（オープンバレル端子用） トグル機構あり
圧着工具（オープンバレル端子用） トグル機構あり
圧着工具（オープンバレル端子用） トグル機構あり
圧着工具（オープンバレル端子用） トグル機構あり
適応電線サイズAWG#30～#14
全長230mm
重量320g
  呼び ダイス幅
mm		 クリンプハイト
mm		 適応芯線サイズ
（参考）
AWG# mm2
芯線用 1.2 1.2 0.4 30～24 0.05～0.2
1.4L 1.4 0.55 30～20 0.05～0.5
1.7L 1.7 0.65 28～18 0.08～0.8
2.0L 2.0 0.8 26～16 0.13～1.25
2.4L 2.4 1.1 20～14 0.5～2.0
2.9L 2.9 1.5 18～14 0.8～2.0
  呼び ダイス幅
mm		 クリンプハイト
mm		 適応被覆外径（参考）
mmφ
被覆用 1.4 1.4 1.1 0.7～1.2
1.7 1.7 1.3 0.9～1.5
2.0 2.0 1.35 1.1～1.8
2.4 2.4 1.75 1.3～2.2
2.9 2.9 2 1.6～2.6
3.5 3.5 2.4 1.9～3.2
4.2 4.2 2.6 2.3～3.8
被覆用
（円形圧着用）		 φ1.6 1.6 1.5 1.0～1.6
φ2.2 2.2 1.8 1.6～2.2
警告
ハンドルカバーは絶縁ではありません。電気が流れている個所には使用しないでください。

P-707
圧着工具（オープンバレル端子用）

税込価格 ￥10,186
税抜価格 ￥9,260

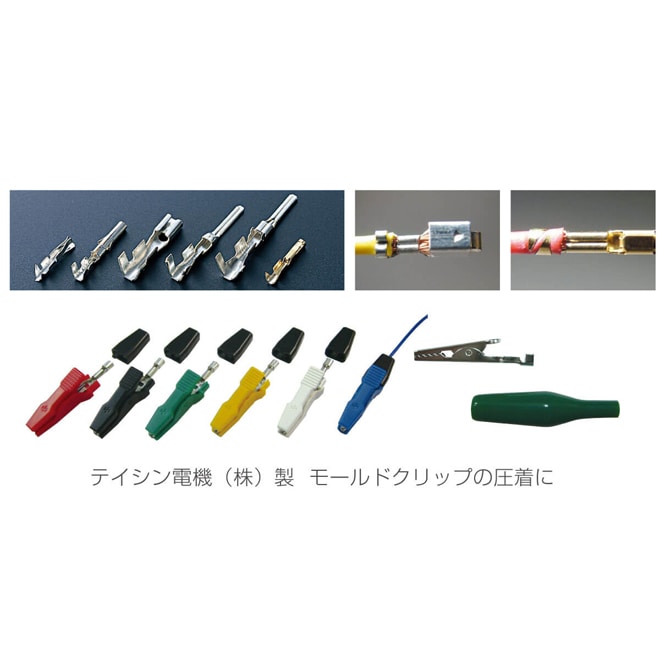

オープンバレル端子用
15種類の大小様々なダイスにより、小型から大型まで幅広い端子に対応。

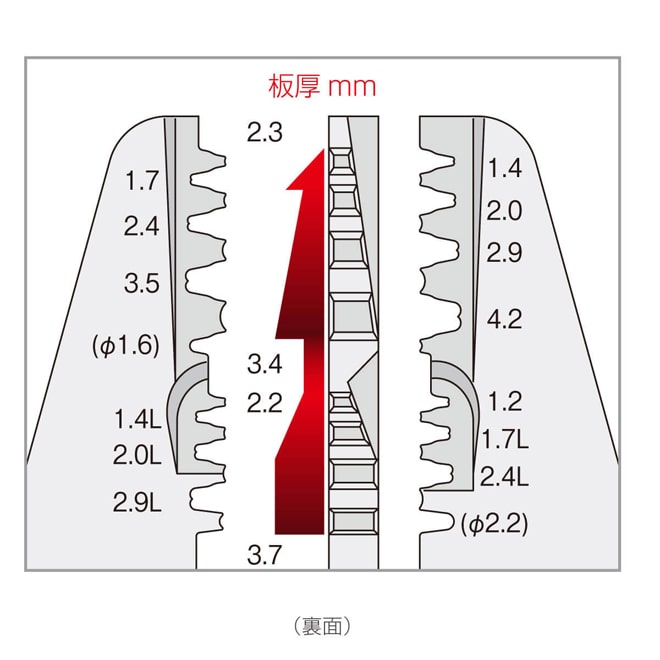

トグル機構採用により、軽い力でより確実に圧着できます。（ダイス部は段付で薄く仕上げています。）
原産国
JAPAN
JANコード
4962772067079
在庫
50以上

バリエーション1

トグル機構なし
トグル機構あり
数量
お気に入りに登録
サポート&サービス
取扱説明書 交換部品 使用可能端子よくあるご質問［FAQ］

コンタクトピンのカシメ例

  • コンタクトピンのカシメ例1
  • コンタクトピンのカシメ例2
  • コンタクトピンのカシメ例3
  • コンタクトピンのカシメ例4
  • コンタクトピンのカシメ例5
  • コンタクトピンのカシメ例6

交換部品
