適応電線サイズ表
| AWG No. | 24 | 18 | 16 | 14 | 12 | 10 | 8 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 単線最小外径mm | 0.51 | 1.02 | 1.28 | 1.61 | 2.03 | 2.56 | 3.28 | |||||||
| より線最小断面積mm2 | 0.20 | （JIS） 0.75 |
0.81 | （JIS） 0.9 |
（JIS） 1.25 |
1.28 | （JIS） 2.0 |
2.04 | 3.24 | 5.16 | 8.20 | |||
| より線外径mm※1 | 0.6 0.7 |
1.07 1.15 |
1.2 1.4 |
1.2～ 1.26 |
1.35 1.47 |
1.6 1.8 |
1.8 1.86 |
1.95 2.0 |
2.4 2.5 |
2.6 3.1 |
3.9 4.4 |
|||
| P-90-A | 穴表示 | 単線 mm |
0.5 | 1.2 | 1.6 | 2.0 | ||||||||
| P-90-B | 1.0 | 1.6 | 2.0 | 2.6 | 3.2 | |||||||||
| P-90-C | より線 mm2 |
IV線 より線 |
0.9 ※2 | 0.9 | 1.25 | 1.25 | 2.0 | 2.0 | 3.5 | 5.5 | ||||
| P-90-F | VCTFK線 （内外装被覆対応） |
0.75 / 1.25 | 0.75 / 1.25 | |||||||||||
※1 より線外径は、素線の構成、メーカーにより多少の違いがあります。
※2 メーカーにより適応しない場合があります。

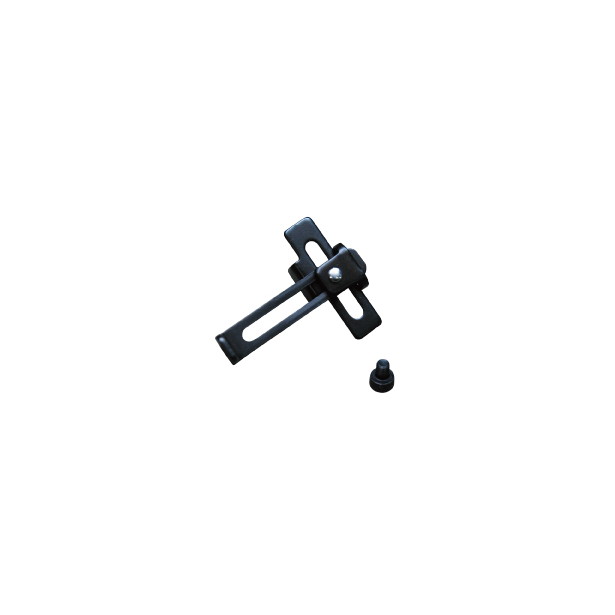

■P-918 ストリップゲージ付
※P-918 ストリップゲージを取り付けるには対辺2.5mmの六角レンチが必要となります。
