| 総合倍率 | 10X / 20X |
|---|---|

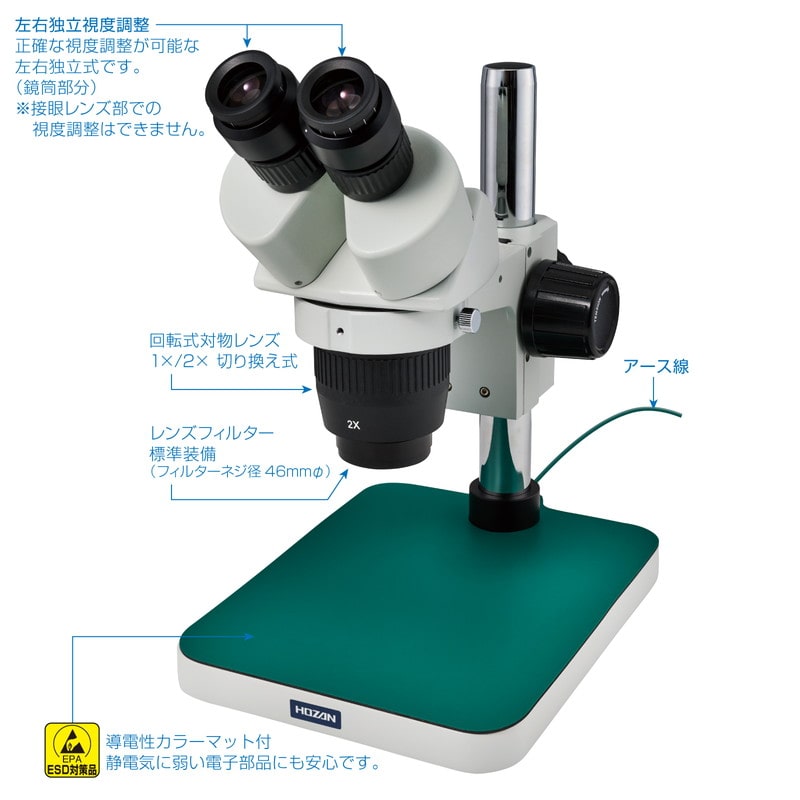

| 対物レンズ | 1X / 2X 切り換え式 |
| 接眼レンズ | WF10X（L-546-10） |
| 視野 | 20 / 10mmφ |
| 視度調整 | 左右独立式、±5Dptr |
| 作動距離 | 84mm（レンズフィルター / リング装着時） |
| ピント調整 | 鏡筒上下式（可動範囲50mm） |
| 鏡筒形式 | 双眼45°傾斜鏡筒 |
| 眼幅調整範囲 | 54～75mm、左右連動式 |

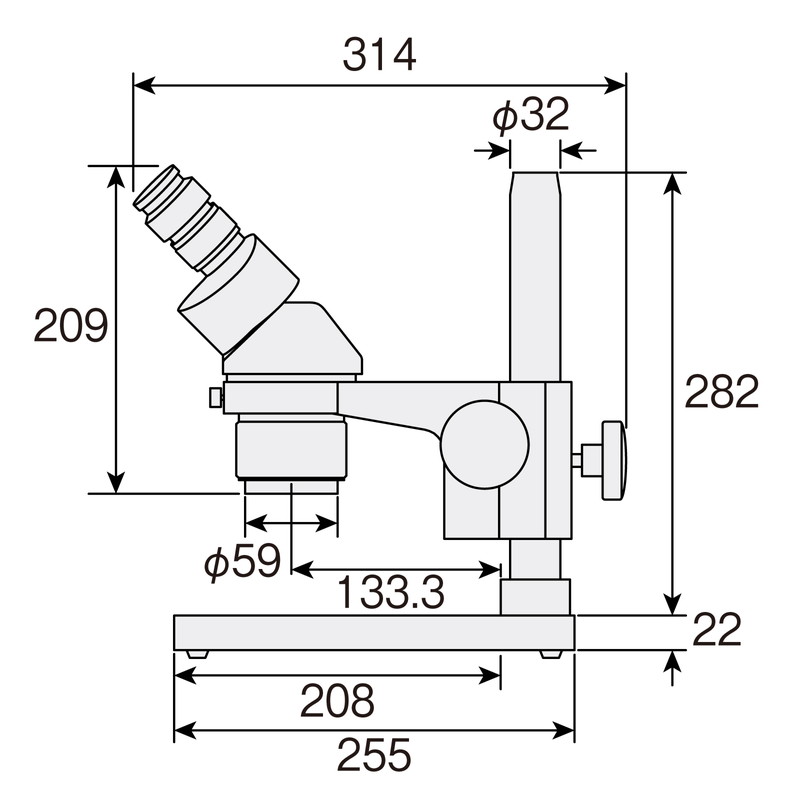

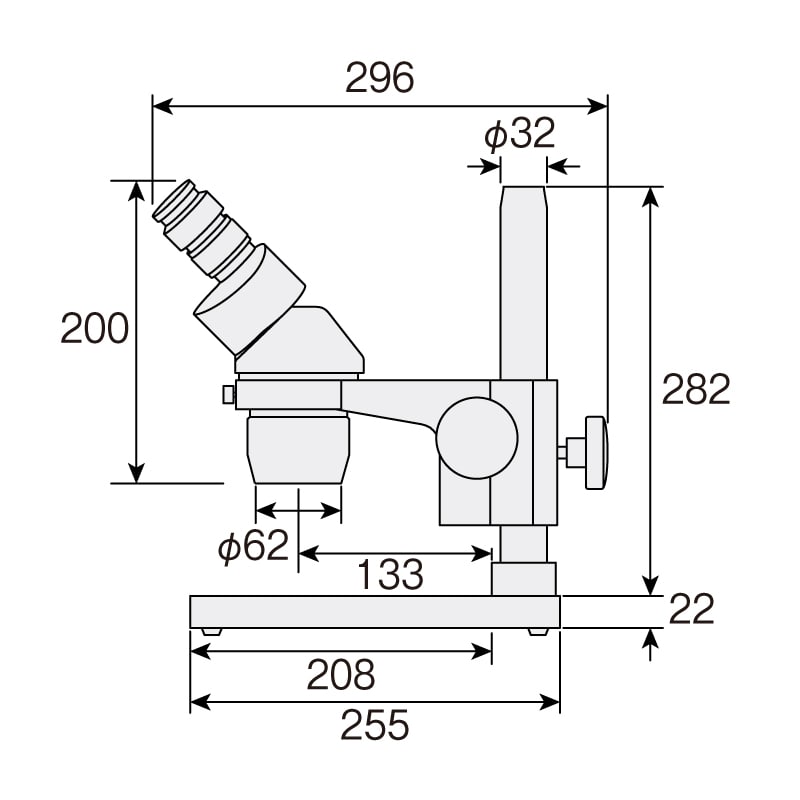

| ベース寸法 | 200（W）×255（D）mm |
| 支柱の高さ | 282mm |
| レンズ中心から支柱まで | 133mm |
| 重量 | 3.8kg |
マイクロスコープ特設サイト Zoom&Focus
カメラやレンズ、照明のラインナップやサンプル画像等を一覧形式でご覧いただけます。
組み合わせの参考にご活用ください。
実体顕微鏡 システムダイアグラム
倍率表
| 対物レンズ | 1X | 2X | 1X | 2X | 1X | 2X | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| コンバーションレンズ | - | L-58-0.5 | L-58-2.0 | |||||||||||||||
| 接眼 レンズ |
倍率 X |
視野 mmφ |
作動距離 mm |
倍率 X |
視野 mmφ |
作動距離 mm |
倍率 X |
視野 mmφ |
作動距離 mm |
倍率 X |
視野 mmφ |
作動距離 mm |
倍率 X |
視野 mmφ |
作動距離 mm |
倍率 X |
視野 mmφ |
作動距離 mm |
| L-546-10（WF10X） | 10 | 20 | 84 | 20 | 10 | 84 | 5 | 40 | 150 | 10 | 20 | 150 | 20 | 10 | 33 | 40 | 5 | 33 |
| L-546-20（WF20X） | 20 | 10 | 84 | 40 | 5 | 84 | 10 | 20 | 20 | 10 | 40 | 5 | 80 | 2.5 | ||||
