解答・解説
ねじなし電線管と金属製アウトレットボックスを接続するのに用いる。ねじなし管用ボックスコネクタです。
ねじなし電線管とアウトレットボックスを接続するのに使用します。
技能試験で使用される場合があります。
解答・解説
図記号はアウトレットボックスもしくは、コンクリートボックスを表します。
イのVVF用ジョイントボックスと一緒に使用しません。
解答・解説
PF28は内径28㎜の合成樹脂製可とう電線管(PF管)を表しています。
合成樹脂製のため、たわませることができます。
PF管は plastic-flexible の頭文字です。
解答・解説
図の器具は配線用遮断器を表しています。
ロと二は漏電遮断器なので×。
イは100Vのため、「ハ」を選びます。
解答・解説

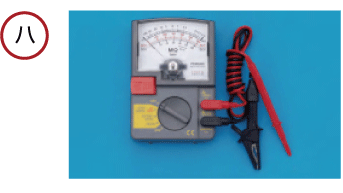

絶縁抵抗計写真の機器は絶縁抵抗計です。
MΩの表示が特徴です。
絶縁抵抗を測定します。
解答・解説
照度計写真の機器は照度計です。
レンズ形状のセンサ、Lxの表示が特徴です。
解答・解説
漏れ電流はクランプメーターで測定します。
解答・解説
漏れ電流はクランプメーターで測定します。
解答・解説

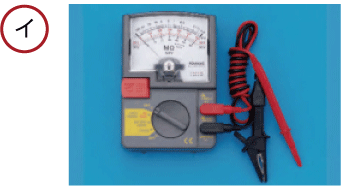

絶縁抵抗は絶縁抵抗計で測定します。
解答・解説
接地抵抗は接地抵抗計で測定します。
解答・解説
三相電源の相順は検相器で測定します。
解答・解説
絶縁抵抗は絶縁抵抗計で測定します。
解答・解説
負荷電流はクランプメーターで測定します。
解答・解説
電圧は回路計で測定します。
