EPAとは
ESD Protected Area の略でESD保護区域、静電気対策エリア等と呼ばれます。
対義語は、UPA(UnProtected Area の略)となり、非EPA、対策が行われていないエリアのことを指します。
基本的に、EPAと設定したエリア以外は全てUPAとなります。
EPAを設定することは対策を始める第一歩とも言えます。
EPAとUPAの違い
静電気対策が万全なEPAとそうでないUPAでは、基板の取り扱い方法や包装などに違いがあるため、注意が必要です。
エリア内は規格のアイテムの要求事項に沿って対策していることが前提です。
アイテムの要求事項については静電気対策の森で詳しく解説しています。
対策エリアの範囲設定は静電気対策の中でも重要なプロセスです。
場合によっては、エリアの設定後にアイテムを導入していく場合もあります。
エリアの設定せずに対策を進めると結果的に無駄な対策を行ってしまうこともあり、エリアの設定を先に行うことをおすすめします。
エリアの設定の前後を問わず、最終的にエリアはアイテムそれぞれの要求事項に沿った対策が必要です。

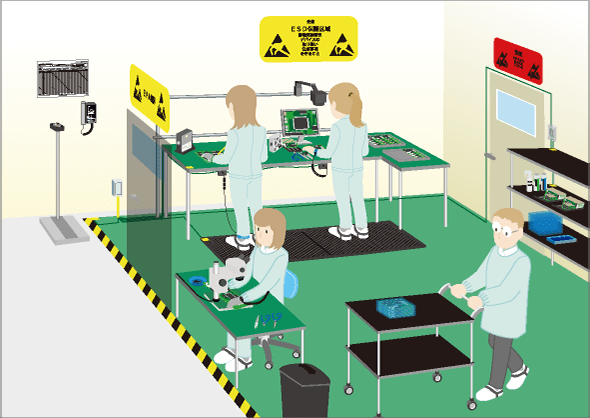

エリアの設定を明確にするために標識を使用し、明示を行います。
→ 作業者には表示の意味が分かるよう教育が必要です。

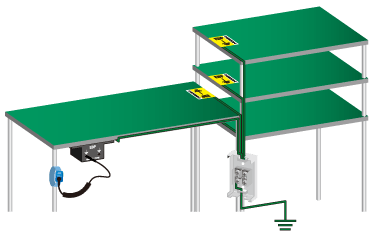

作業者やエリア内の導体はグラウンドに接続し、同電位の環境を作ります。
エリア内で同電位が維持されることでESDを起こさない環境を構築できます。
エリアでは電子部品や基板が静電界の影響を受けないよう絶縁物はなるべく排除する必要があります。
静電気対策品への置き換えも検討してください。
排除や置き換えが難しい絶縁物は静電界管理のもと、影響をコントロールし、使用するということになります。
基板や電子部品を扱うエリアの静電界は5000V/ｍを超えないようにしなければなりません。
基板や電子部品と距離をとることでコントロールできる場合もありますが、イオナイザ(除電器)の使用や絶縁表面へ化学的処理(導電塗料の塗布など)の処置が必要となる場合もあります。
静電界管理はこちらの製品で »
エリアは部屋単位、工場単位である必要はありません。
最も小さい場合は、セル台、作業机1台からでも可能です。
通路や共通の設備等はEPAと指定せず、各作業台のみをEPAと設定することも可能です。
→EPAとUPAが入り混じるような構造となっている場合、対策の要不要の判断材料は、標識がきっかけとなり得るためエリア明示の重要性は高くなります。
設定単位の違いによるメリット・デメリット
EPAの範囲は自由に設定できますが、そのエリアの大小によってメリット・デメリットが発生します。
対策を必要とするエリアが大きくなるため、
費用負担 大
基板や電子部品の移動が自由（EPA内）
管理の広範化
対策を必要とするエリアが小さくなるため、
費用負担 小
基板や電子部品の移動に大きな制限（包装が必要）
管理の複雑化

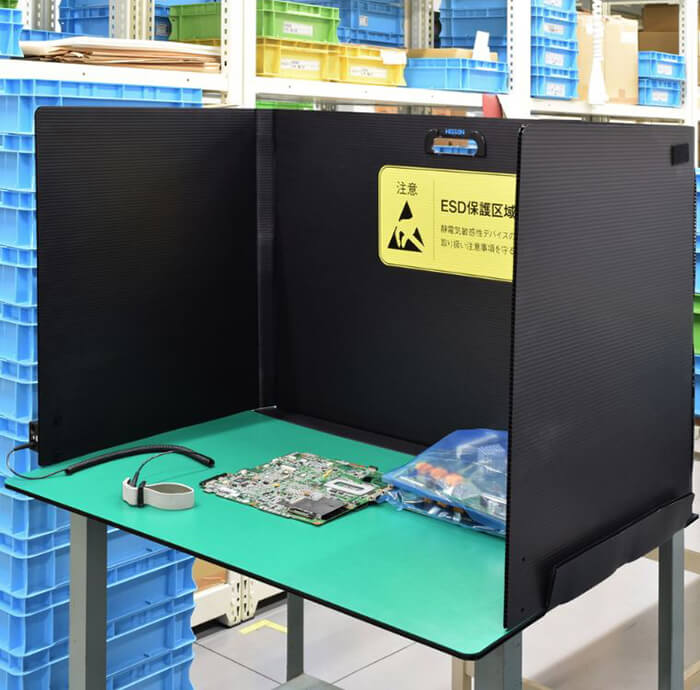

F-320 ESD対策卓上ブースなら机1台のEPA構築が可能です。

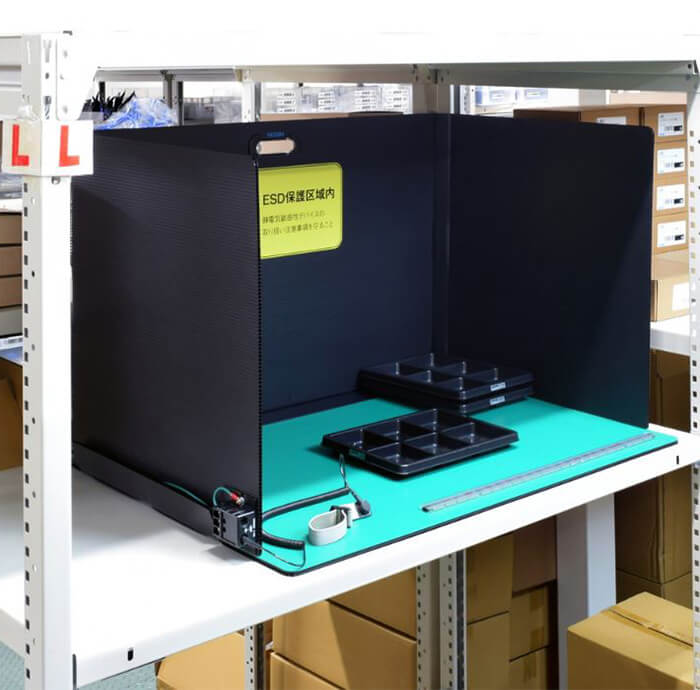

空いてる机にF-320 静電気対策卓上ブースを広げてアース線を接続すれば、EPAの設置が完了。
不要な時は折りたたんで収納できます。
段ボールが多いエリアは、段ボールを取り除くのではなく、周囲の段ボールの静電界の影響を受けにくいEPAを構築することで対策可能です。

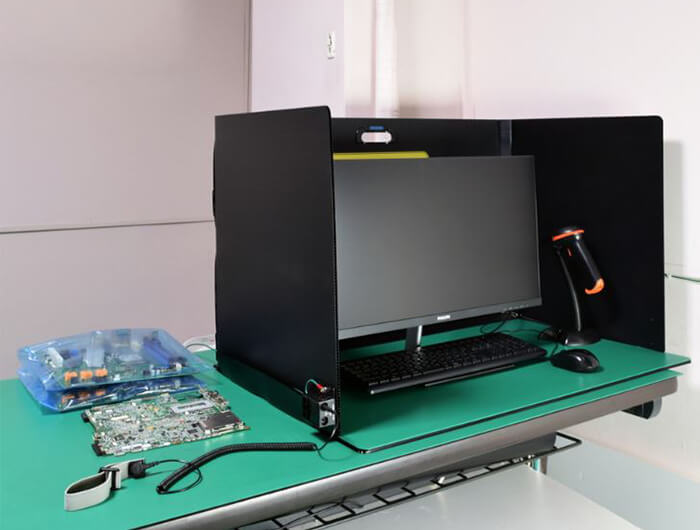

ディスプレイやキーボードなどの絶縁物をエリアから取り除くのが難しい場合は、F-320 静電気対策卓上ブース内で使用することにより、電子部品や基板への静電界の影響を限りなく減らすことが可能です。
