手順
- 各ボルトの締め付けにはトルクレンチを使用しましょう
- 1
- 箱から取り出す。
傷つけないよう注意しましょう。
- 2
- サドルを取り外す。
- 3
- ホイールを取り外す。
- 4

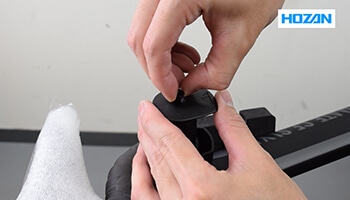

- トップキャップを取り外す。
- 5
- ハンドルを取り外す。
- 6
- 付属のアッセンブリーペーストを塗布する。
固定力を向上させるペーストです(ParkTool:SAC-2 スーパーグリップコンパウンド)ステム・キャップの両方に塗布しましょう。
- 7
- ハンドルを取り付ける。
スペーサーを揃えてからハンドルを取り付けましょう。
- 8
- トップキャップを取り付ける。
- 9
- ハンドルを固定する。
左右のボルトを均等に締め付けましょう。
- 10
- シートチューブ・シートポストにアッセンブリーペーストを塗布する。
- 11
- シートポストを差し込む。
- 12
- 固定ボルトを取り付け、シートを固定する。
- 13
- キャップを取り付ける。
- 14
- クイックリリースからナットとスプリングを一組取り外す。
- 15
- ホイールの回転方向を確認する。
- 16
- ホイールの進行方向に対し左側からシャフトを差し込む。
- 17
- 反対側からスプリングとナットを取り付ける。
スプリングは直径の小さい方が内側です。
- 18
- ブレーキを開放する。
- 19
- ホイールを取り付ける。
クイックリリースのレバーは開放して取り付けましょう。
- 20
- クイックレバーを取り付ける。
クイックレバーを倒す際にしっかりと重みがあることを確認しましょう。
- 21
- レバーの取り付け角度はフォークに対し完全に沿わせると締め切らない場合があります。少しずらして倒しましょう。
- 22
- ホイールが確実に固定されていることを確認する。
フロントを持ち上げ、下方向にホイールを叩き外れないことを確認する。
- 23
- 開放したブレーキを元に戻す。
